產品特點：分光鏡也叫分光片,分束鏡.光學鍍膜廠家管這產品叫分光膜;全介質型分光片(采用確Ta2O5,SiO2材料交叉真空鍍膜而成).另一種就是金屬加介質分光鏡也叫衰減片,因其只考慮穿透光比列,反射光不做為參考重點,一般采用鉻或鎳鉻合金加鍍介質或加鍍金剛石膜以增強其牢固度和不被環境破壞影響.分光膜的反射率越高越難生產或分光值趨于最小難鍍也越大.分光被使用領域: 紫外檢測或生產設備,一般光學儀器,指紋生物檢測儀,數碼成像儀器,激光控制系統,光通信儀器.
1) 從入射角和偏振態上分類:非平偏態和需考慮P,S偏振光分光片.
2) 從玻璃材質和外形上分類: 平面分光鏡和棱鏡分束鏡和透鏡分束鏡.
3) 從光源和被使用波長分類: 單波長分光和多波長(寬波長)分光
4) 從被使用波長的區域分類: 紫外分光,可見光分光,近紅外分光
5) 介質分光膜的分光比列越大,分光值誤差越小難鍍越大.常規的分光比有:99:1,98:2,95:5,90:10,80:20,70:30,60:40,50:50
優點:
.無重影
.無鬼影
.無雜散光
.分光精度高
.切割平整

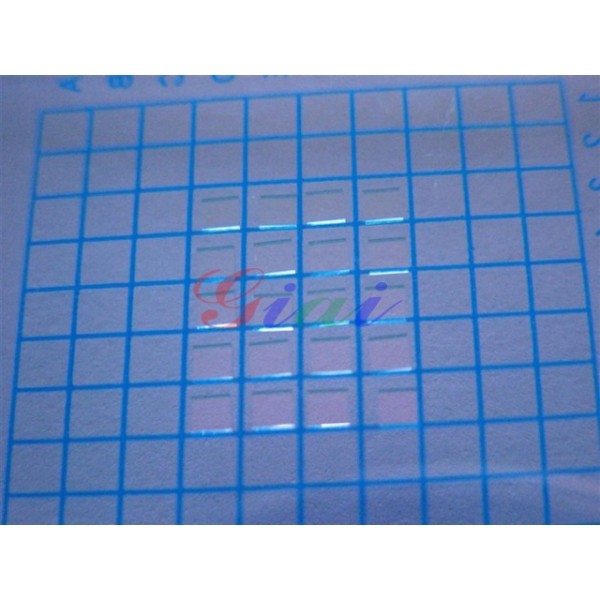

應用光源: 850nm LD激光泵浦和850nm LED紅外接收器
光學指標:
材質:經特殊加工的K9玻璃或浮法玻璃
拋光:雙面拋光
光潔度:20-10
分光波長:850nm (750nm~950nm)

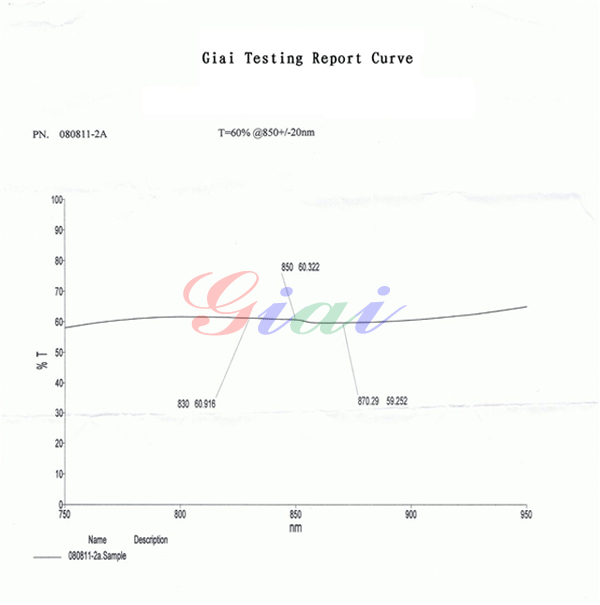

分光比值:(透射比反射)T:R=1:1 (T:R=50%:50%),T:R=60%:40%
分光誤差值: +/-1%
入射角度: 0度 或45度

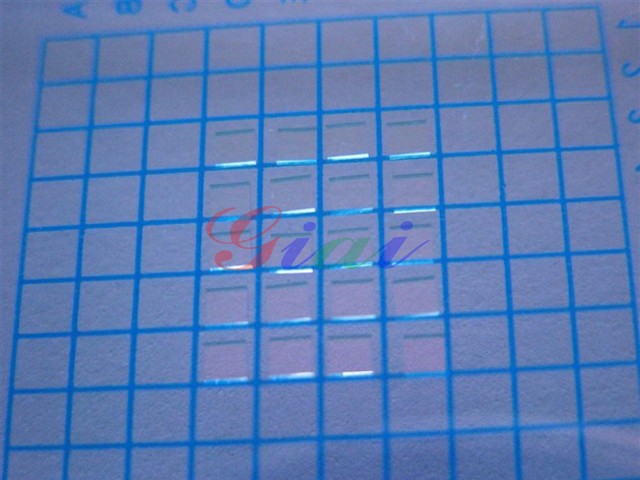

產品尺寸:2*2*0.3mm,50*50*0.7mm
分光鏡用途廣泛,用戶需求品質也各不相同,但都追求分光比列準確,分光成像無
變形,價格最低品質最好.
應用領域:
SFP/GBIC光組件
FP/DFB激光器組件
RF激光器
CWDM激光器組件
PIN-TIA接收組件
數字探測器組件
模擬探測器組件
單纖雙向組件
單纖三向組件.
紅外接收器
