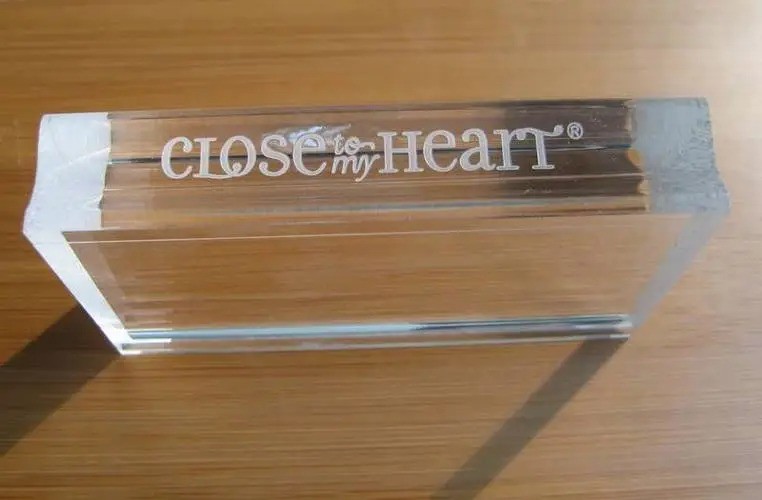

激光機(jī)在玻璃上打標(biāo)的方法有：

采用一次激光輻射可在玻璃上產(chǎn)生一種輪廓鮮明的可見標(biāo)記，但是裂紋和應(yīng)力圖案的方向?qū)⑾虼怪庇诩す庖苿?dòng)的方向擴(kuò)展。標(biāo)記打印后短時(shí)間內(nèi)甚至幾天后，這些垂直于激光移動(dòng)方向的裂紋將形成新的裂紋，擴(kuò)展到原標(biāo)記外附近區(qū)域形成碎片，從而影響標(biāo)記的清晰度。利用多次激光輻射，使與標(biāo)記區(qū)域相鄰的區(qū)域通過熱傳導(dǎo)被加熱，從而使這些區(qū)域形成應(yīng)力梯度，減少二次破裂的可能性。采用這種方法在鈉鈣玻璃和硼硅酸鹽玻璃上打標(biāo)十分有效。一次激光輻射在熔成氧化硅玻璃和石英玻璃上打標(biāo)比較有效，因?yàn)檫@兩種材料膨脹系數(shù)很低。

第二種方法是利用一系列環(huán)狀裂紋形成文字、條形碼、方塊或矩形碼以及其他形狀碼圖案。玻璃通過加熱和冷卻循環(huán)產(chǎn)生低密度環(huán)狀裂紋。玻璃加熱時(shí)產(chǎn)生膨脹擠壓周圍材料，當(dāng)溫度升高到玻璃軟化點(diǎn)溫度時(shí)，玻璃快速膨脹形成一個(gè)低密度材料的凸出玻璃表面的圓頂。

由于光斑能量呈高斯分布，因此光斑中心處的溫度較高。當(dāng)這個(gè)高溫區(qū)回到接近起始位置時(shí)，在這個(gè)區(qū)域形成環(huán)狀裂紋的中心。在低密度形成區(qū)和標(biāo)準(zhǔn)密度區(qū)之間的接合處形成穩(wěn)定的環(huán)狀裂紋。這種方法適合于在普通光學(xué)材料和回火玻璃、化學(xué)增強(qiáng)玻璃或者普通鈉鈣浮法玻璃上打標(biāo)。

第三種方法也是采用同樣的加熱和冷卻過程，都是使某一特定體積的玻璃表面發(fā)生變化。但是第三種方法所用光斑的尺寸比較大，在兩種密度區(qū)域接合處的界線沒有環(huán)狀裂紋方法那樣分明。這種方法產(chǎn)生的標(biāo)記不是立即就能看得見的，要求稍微加壓之后才開始沿激光標(biāo)記區(qū)域產(chǎn)生格狀裂紋。用所產(chǎn)生的無碎片龜裂狀條紋填充圖案形成文字、圖形和各種碼。因?yàn)檫@種方法要求純質(zhì)表面，所以用高質(zhì)量的汽車玻璃能打印出清晰的標(biāo)記。
